| 리프체인 |
|
| |
 |
 |
| |
 |
제품특징 |
|
|
* 플레이트와 핀으로만 구성되어 있으며 ANSI 규격에 의한 체인
* 완만한 속도에서 불규칙적인 운동이 요구되는 장치의 구동에 사용
* 좁은 폭에도 불구하고 다량의 중량물을 운반할 수 있어 중장비의 상, 하 또는 수평, 견인 동작을 전달하는 안전하고 완강한 장치가 필요한
모든 산업설비에 사용
* 주 사용영역 : 지게차, 기계견인, 유압/기압식의 잭크부속 기구류, 원격조정장치, 미끄럼문을 위한 균형 유지 장치 등 |
|
| |
|
| |
|
세부사양 |
|
|

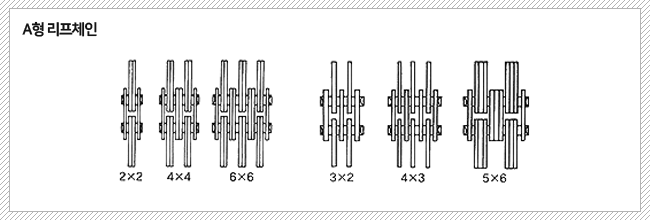

1. A 형 리프체인
* 내판 링크와 핀링크 플레이트의 수가 동일하게 조립
* 플레이트의 외형 및 두께, 핀의 외경은 동일 피치의 로울러 체인과 일치
* A, B,형의 리프체인의 플레이트 배열 및 치수는 주문에 따라 변경제작이 가능 |
| |
 |
| |

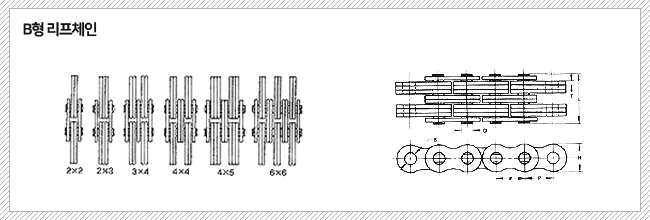

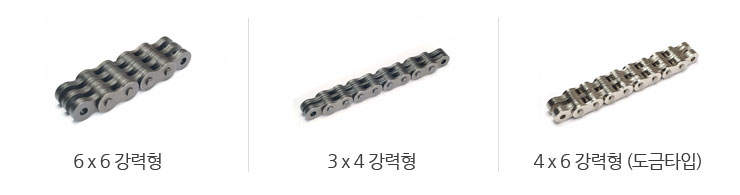

2. B 형 리프체인 (강력형)
* 핀링크 보다 많은 접합링크 플레이트로 조립되며
* 플레이트의 외형은 로울러 체인과 동일하나 플레이트의 두께 및 핀외경은 1사이즈 높은 피치의 로울러 체인의 것과 동일하게 제작되어
파단강도 및 허용하중을 증대 시킨 체인 |
| |
 |
| |
| |
| |
 |
|
