| 기어박스 |
|
| |
| 9품목, 24기종표준, 600종의 특수 GEAR BOX |
| |
| MITER GEAR BOX & FINAL GEAR BOX |
|
|
| |
 |

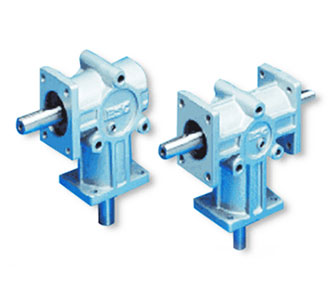

| 마이타기어박스(직교형 기어박스) SPIRAL BEVEL GEAR |
|
당사의 표준 BEVEL GEAR BOX는 미국 AGMA와 일본의 TSUBAKI 규격에 준하였으며 인장강도가 높은 재질의 CASE와 특수강으로 가공, 열처리 후 LAPPING으로 마무리한 SPIRAL BEVEL GEAR를 사용하여 고성능의 전동량과 작은 소음으로 부드럽게 회전함은 물론 정역전이 가능하여 각 축에는 스러스트하중에 강한 TAREP BEAR-ING을 사용하였습니다.
축의 방향 및 회전 방향에 따라 다음과 같이 24종으로 분류 생산되며 표시된 화살표 방향은 축의 회전 관계를 나타낸 것으로 좌·우 회전이 가능하며 입력을 어느방향으로 사용해도 가능하나 감속비 1:1이외의 제품은 플랜지가 짧은쪽(예:좌·우측)이 감속 회전합니다.
- 표준품 감속비 : 1/1 ~ 2/1
- 주문제작품의 감속 또는 증속비 : 1/1 ~ 5/1
- 입력축을 변경하여 사용할 경우 당사와 협의 후 결정 바랍니다. |
|
|
| |
|
| |
 |
| 특징 : 소형, 초경량 타입의 마이타기어박스 "ESRA시리즈" 입니다. |
|
- 소형, 초경량 케이스는 알루미늄 합금 주물을 사용
- 내식성 축의 재질은 SM45C를 사용
- 윤활유 윤활제는 고품질의 그리스를 주입하여 출하
- 상, 하, 좌, 우 취부가능
- 정숙운전, 높은 전동능력 고정밀도의 스파이럴베벨기어를 사용 |
| |
| |
형식의 표시
주문할 때에는 다음의 형식표시로 지정해 주십시오.
축의 배치에 대해서는 입력축과 출력축의 회전관계가 틀림없도록 특히 확인해 주십시오. |
|
|
| |
|
| |
| PDF파일을 다운받으시면 보다 상세한 내용을 보실 수 있습니다. |
 |
|
| |
 |
| I-LR I-LR-O |
|
|
 |
| I-LR I-R-O |
|
 |
| I-L I-L-O |
|
 |
| I-UD I-UD-O |
|
 |
| I-U I-U-O |
|
|
 |
| I-D I-D-O |
|
|
 |
| U-LR U-LR-O |
|
 |
| U-R U-R-O |
|
 |
| U-L U-L-O |
|
 |
| D-LR D-LR-O |
|
|
 |
| D-R D-R-O |
|
|
 |
| D-L D-L-O |
|
 |
| I-LR-Y |
|
 |
| 정역 GEAR BOX |
|
|
|
| |
