| DR134S |
|
| |
 |
| |
 |
 |
제품특징 |
| |
- 축 경이 8mm부터 19mm까지로 DR133B 시리즈에는 없는 작은 경 타입입니다.
- 규격 범위 8x22~19x35 | 전달 토크 범위 18-108 N·m | 작은 경 크기입니다.
- 센터링 기능이 있습니다. | 허브 이동이 없습니다.
- 경량이고 콤팩트합니다.
- 센터링 기능이 있습니다.
- 조립 및 분해가 용이 합니다. |
| |
|
|
사양 |
| |
- 표면거칠기 : Rt max16㎛ | 가공공차(Max) - 축 : h8, 허브 : H8 |
| |
|
|
용도 |
| |
- 풀리, 기어, 플라이휠, 레버, 캠 등 |
|
|
| |
 |
| |

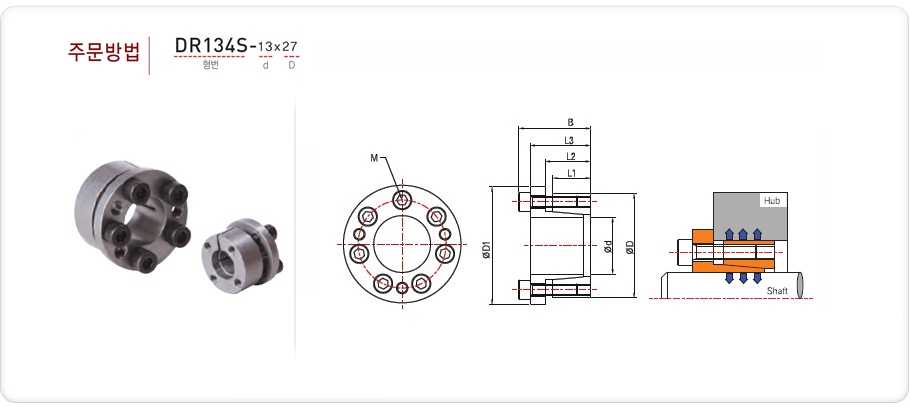

DR134S
d x D |
치수 |
체결볼트(DIN912/12.9) |
전달 |
면압 |
질량 |
| D1 |
L1 |
L2 |
L3 |
B |
규격 |
수량 |
체결토크 |
트러스트 |
토크 |
축 |
허브 |
| mm |
mm |
mm |
mm |
mm |
mm |
M |
Qty |
N · m |
kN |
N · m |
Mpa |
Mpa |
kg |
| 8 x 22 |
25 |
10 |
13 |
17 |
21 |
M4 |
3 |
4 |
5 |
18 |
274 |
70 |
0.05 |
| 9 x 23 |
26 |
10 |
13 |
17 |
21 |
M4 |
3 |
4 |
5 |
21 |
244 |
67 |
0.05 |
| 10 x 24 |
27 |
10 |
13 |
17 |
21 |
M4 |
4 |
4 |
6 |
30 |
295 |
86 |
0.05 |
| 11 x 25 |
28 |
10 |
13 |
17 |
21 |
M4 |
4 |
4 |
6 |
34 |
265 |
83 |
0.06 |
| 12 x 26 |
29 |
10 |
13 |
17 |
21 |
M4 |
5 |
4 |
8 |
47 |
304 |
99 |
0.06 |
| 13 x 27 |
30 |
10 |
13 |
17 |
21 |
M4 |
5 |
4 |
8 |
50 |
281 |
96 |
0.06 |
| 14 x 31 |
34 |
12.5 |
16 |
21 |
26 |
M5 |
4 |
8 |
10 |
69 |
261 |
86 |
0.10 |
| 15 x 32 |
35 |
12.5 |
16 |
21 |
26 |
M5 |
4 |
8 |
10 |
74 |
243 |
83 |
0.11 |
| 16 x 33 |
36 |
12.5 |
16 |
21 |
26 |
M5 |
4 |
8 |
10 |
79 |
228 |
80 |
0.11 |
| 17 x 34 |
37 |
12.5 |
16 |
21 |
26 |
M5 |
5 |
8 |
13 |
104 |
268 |
98 |
0.12 |
| 18 x 35 |
38 |
12.5 |
16 |
21 |
26 |
M5 |
5 |
8 |
13 |
108 |
253 |
95 |
0.12 |
| 19 x 35 |
38 |
12.5 |
16 |
21 |
26 |
M5 |
5 |
8 |
13 |
108 |
253 |
95 |
0.12 |
|
| |
|
|
