| DR300 |
|
| |
 |
| |
 |
 |
제품특징 |
| |
- 축, 허브에 키 홈 가공이 필요 없으며 키 홈이 없기 때문에
부품강도가 향상됩니다.
- 공간 절약으로 인해 높은 토크를 전달할 수 있습니다.
- 크기에 비해 커다란 전달력을 얻을 수 있습니다.
- 축 방향의 위치조정이 용이하여 작업성이 향상됩니다.
- 보급형으로 범용성을 갖추고 있으며 타사의 동형 제품과 호환성이 있습니다.
- 플랜지(flange)는 설계하지 않고 사용할 수 있는 DR300F가 있으므로
이를 이용하십시오.
- DR300(C)을 다단으로 조합하는 경우에는 DR300EF 타입(조심 능력 있음)을
권장합니다. |
| |
|
|
|
|
사양 |
| |
- 표면거칠기: Rt max16㎛
-가공 공차(Max)
d: 40mm 이하: 축:h6, 허브: H7
d: 42mm 이상: 축:h8, 허브: H8 |
| |
|
|
용도 |
| |
- 펌프, 캠, 스프라켓, 기어, 풀리 등 |
| |
|
|
사용방법 |
| |
- 조립, 분해는 자료 페이지의 사용법에 준하여 사용하십시오.
- 기본적으로 탈지하지 말고 사용하십시오. 탈지할 경우 전달 토크가 낮아지는 경우가 있으므로 주의해야 합니다.
- 다단으로 사용할 수 있지만 허브의 강도를 확인하고 체결 토크를 엄밀하게 관리하는 등 규정대로 조합해야 합니다.
- 또 전달 토크는 사용 장수에 따라 배가 되지는 않습니다. 주의가 필요합니다.
- 2단 사용 시 : 전달 토크 × 1.9
- 3단 사용 시 : 전달 토크 × 2.7 특히 DR 200을 2단으로 조합하는 경우에는 DR 400 타입(100mm 크기까지)을 권장합니다. |
| |
|
|
주의사항 |
| |
- 조심 특성은 없기 때문에 허브 부분의 맞물림(예 축 측 h7 / 허브 측 H7) 등으로 조심을 행하십시오.

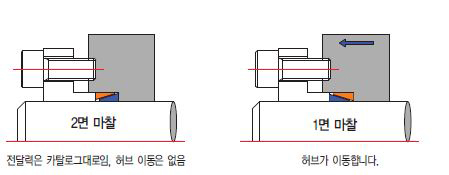

- 조립 방향은 2가지가 있습니다. 각각의 특징을 이해한 후 사용하십시오. |
|
| |
 |
| |
- 조립할 때 허브가 이동하는 경우, 허브 앞 또는 뒤쪽에 적절히 이동할 수 있는 공간을 마련할 필요가 있습니다.
- 이동할 수 있는 공간이 없는 경우나 부족한 경우에는 분해하기 어려워지거나 전달 토크가 낮아지는 경우가 있습니다.
- 허브, 축은 열처리를 권장합니다.
- 축의 강도가 부족한 경우에는 전달 토크가 낮아지거나 축에 링이 고착되어 뺄 수 없게 되는 경우가 있습니다.
- 플랜지에는 반드시 분해용 체결 볼트 크기보다 큰 나사 구멍을 배치하십시오.
- 체결용 볼트는 가능한 한 작은 크기, 많은 개수를 이용하며 규정 토크 이하로 선정하십시오.
- 플랜지에는 다음에 소개하는 DR300F를 사용하십시오.
- 다단으로 사용할 수 있지만 허브 강도의 확인, 체결 토크, 면압을 엄밀하게 관리하는 등 규정을 덧붙여야 합니다.
- 전달 토크는 사용된 장수에 따라 배가 되지 않습니다. 주의가 필요합니다. |
| |
 |
| |

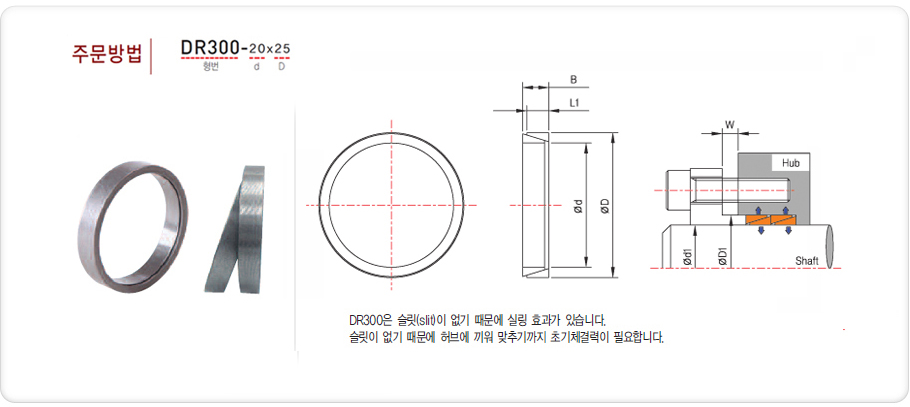

DR300
d x D |
치수 |
질량 |
다단 사용 시 배율 |
| X 1.0 |
X 1.55 |
X 1.85 |
X 2.02 |
| 다단 사용 시 틈새 W 치수 |
| L1 |
B |
1열 |
2열 |
3열 |
4열 |
| mm |
mm |
mm |
kg |
mm |
mm |
mm |
mm |
| 5 X 8 |
3.7 |
4.5 |
0.002 |
2.5 |
2.5 |
3.0 |
4.0 |
| 6 X 9 |
3.7 |
4.5 |
0.002 |
2.5 |
2.5 |
3.0 |
4.0 |
| 7 X 10 |
3.7 |
4.5 |
0.002 |
2.5 |
2.5 |
3.0 |
4.0 |
| 8 X 11 |
3.7 |
4.5 |
0.002 |
2.5 |
2.5 |
3.0 |
4.0 |
| 9 X 12 |
3.7 |
4.5 |
0.002 |
2.5 |
2.5 |
3.0 |
4.0 |
| 10 X 13 |
3.7 |
4.5 |
0.002 |
2.5 |
2.5 |
3.0 |
4.0 |
| 11 X 14 |
3.7 |
4.5 |
0.002 |
2.5 |
2.5 |
3.0 |
4.0 |
| 12 X 15 |
3.7 |
4.5 |
0.002 |
2.5 |
2.5 |
3.0 |
4.0 |
| 13 X 16 |
3.7 |
4.5 |
0.002 |
2.5 |
2.5 |
3.0 |
4.0 |
| 14 X 18 |
5.3 |
6.3 |
0.005 |
3.5 |
3.5 |
4.5 |
5.5 |
| 15 X 19 |
5.3 |
6.3 |
0.005 |
3.5 |
3.5 |
4.5 |
5.5 |
| 16 X 20 |
5.3 |
6.3 |
0.006 |
3.5 |
3.5 |
4.5 |
5.5 |
| 17 X 21 |
5.3 |
6.3 |
0.006 |
3.5 |
3.5 |
4.5 |
5.5 |
| 18 X 22 |
5.3 |
6.3 |
0.007 |
3.5 |
3.5 |
4.5 |
5.5 |
| 19 X 24 |
5.3 |
6.3 |
0.007 |
3.5 |
3.5 |
4.5 |
5.5 |
| 20 X 25 |
5.3 |
6.3 |
0.009 |
3.5 |
3.5 |
4.5 |
5.5 |
| 22 X 26 |
5.3 |
6.3 |
0.007 |
3.5 |
3.5 |
4.5 |
5.5 |
| 24 X 28 |
5.3 |
6.3 |
0.008 |
3.5 |
3.5 |
4.5 |
5.5 |
| 25 X 30 |
5.3 |
6.3 |
0.009 |
3.5 |
3.5 |
4.5 |
5.5 |
| 28 X 32 |
5.3 |
6.3 |
0.010 |
3.5 |
3.5 |
4.5 |
5.5 |
| 30 X 35 |
5.3 |
6.3 |
0.011 |
3.5 |
3.5 |
4.5 |
5.5 |
| 32 X 36 |
5.3 |
6.3 |
0.011 |
3.5 |
3.5 |
4.5 |
5.5 |
| 35 X 40 |
6.0 |
7.0 |
0.016 |
3.5 |
3.5 |
4.5 |
5.5 |
| 36 X 42 |
6.0 |
7.0 |
0.019 |
3.5 |
3.5 |
4.5 |
5.5 |
| 38 X 44 |
6.0 |
7.0 |
0.021 |
3.5 |
3.5 |
4.5 |
5.5 |
| 40 X 45 |
6.6 |
8.0 |
0.021 |
3.5 |
4.5 |
5.5 |
6.5 |
| 42 X 48 |
6.6 |
8.0 |
0.026 |
3.5 |
4.5 |
5.5 |
6.5 |
| 45 X 52 |
8.6 |
10.0 |
0.045 |
3.5 |
4.5 |
5.5 |
6.5 |
| 48 X 55 |
8.6 |
10.0 |
0.043 |
3.5 |
4.5 |
5.5 |
6.5 |
| 50 X 57 |
8.6 |
10.0 |
0.045 |
3.5 |
4.5 |
5.5 |
6.5 |
| 55 X 62 |
8.6 |
10.0 |
0.049 |
3.5 |
4.5 |
5.5 |
6.5 |
| 56 X 64 |
10.4 |
12.0 |
0.070 |
3.5 |
4.5 |
5.5 |
7.0 |
| 60 X 68 |
10.4 |
12.0 |
0.070 |
3.5 |
4.5 |
5.5 |
7.0 |
| 63 X 71 |
10.4 |
12.0 |
0.080 |
3.5 |
4.5 |
5.5 |
7.0 |
| 65 X 73 |
10.4 |
12.0 |
0.090 |
3.5 |
4.5 |
5.5 |
7.0 |
| 70 X 79 |
12.2 |
14.0 |
0.115 |
3.5 |
5.0 |
6.5 |
7.5 |
| 71 X 80 |
12.2 |
14.0 |
0.11 |
3.5 |
5.0 |
6.5 |
7.5 |
| 75 X 84 |
12.2 |
14.0 |
0.12 |
3.5 |
5.0 |
6.5 |
7.5 |
| 80 X 91 |
15.0 |
17.0 |
0.21 |
4.0 |
6.0 |
6.5 |
8.0 |
| 85 X 96 |
15.0 |
17.0 |
0.21 |
4.0 |
6.0 |
6.5 |
8.0 |
| 90 X 101 |
15.0 |
17.0 |
0.22 |
4.0 |
6.0 |
6.5 |
8.0 |
| 95 X 106 |
15.0 |
17.0 |
0.23 |
4.0 |
6.0 |
6.5 |
8.0 |
| 100 X 114 |
18.7 |
21.0 |
0.39 |
5.0 |
6.0 |
7.0 |
9.0 |
| 110 X 124 |
18.7 |
21.0 |
0.42 |
5.0 |
6.0 |
7.0 |
9.0 |
| 120 X 134 |
18.7 |
21.0 |
0.46 |
5.0 |
6.0 |
7.0 |
9.0 |
| 130 X 148 |
25.3 |
28.0 |
0.86 |
6.0 |
7.0 |
9.0 |
11.0 |
| 140 X 158 |
25.3 |
28.0 |
0.96 |
6.0 |
7.0 |
9.0 |
11.0 |
| 150 X 168 |
25.3 |
28.0 |
1.00 |
6.0 |
7.0 |
9.0 |
11.0 |
|
| |
|
|
