HOME제품소개유니버설 조인트LS 시리즈

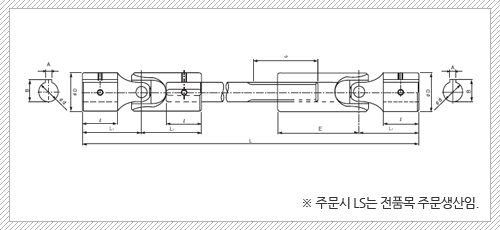

LS 시리즈



사양표 (단위 m/m)
형식 kgf-m kgf-m 전장 m Ø d H7 Ø D L₁ ℓ E A x BJS9 S 외경 x 내경 x 中 x 스프라인
MIN MAX
LS-10 3.0 7.5 167 345 +30 10 20 34 24 65 3 x 11.8 65 M1.0 x PA20" x NT8
LS-12 4.5 12.0 206 385 +35 12 24 42 29 80 4 x 13.8 75 14 x 11 x 3 x 6
LS-14 7.0 17.0 231 440 +40 14 28 47 32 90 5 x 16.3 80 16 x 13 x 3.5 x 6
LS-16 10.0 25.0 256 480 +40 16 32 52 35 100 5 x 18.3 90 20 x 16 x 4 x 6
LS-18 13.0

32.0

 290 560 +40 18 36 60 39 110 6 x 20.8 100 20 x 16 x 4 x 6
LS-20 18.0 45.0 301 575 +50 20 40 62 40 115 6 x 22.8 100 22 x 18 x 5 x 6
LS-22 24.0 60.0 315 615 +50 22 44 65 42 120 6 x 24.8 105 25 x 21 x 6 x 6
LS-25 30.0 80.0 335 675 +50 25 50 70 43 125 8 x 28.3 115 28 x 23 x 6 x 6
LS-30 45.0 115.0 422 780 +60 30 60 89 54 155 8 x 38.3 150 34 x 28 x 7 x 6
LS-35 55.0 180.0 475 970 +65 35 70 100 58 175 10 x 38.3 150 34 x 28 x 7 x 6
LS-40 85.0 250.0 532 1,105 +75 40 80 114 67 190 12 x 43.3 160 M2.5 x PA20" x NT16
LS-45 125.0 350.0 575 1,225 +75 45 90 125 74 200 14 x 48.8 170 M2.5 x PA20" x NT16
LS-50 180.0 490.0 615 1,295 +90 50 100 135 80 210 14 x 53.8 170 M3.0 x PA20" x NT16
LS-60 280.0 650.0 680 1,415 +90 60 120 150 85 230 18 x 64.4 185 M4.0 x PA20" x NT16
LS-70 450.0 1,200.0 730 1,745 +110 70 135 160 92 250 20 x 74.9 200 M4.0 x PA20" x NT16
LS-80 550.0 1,400.0 820 1,935 +130 80 160 180 110 280 22 x 85.4 220 M5.0 x PA20" x NT16
LS-100 650.0 1,900.0 1,060 2,335 +130 100 175 250 135 310 28 x 106.4 240 M5.0 x PA20" x NT16
