LSB 시리즈

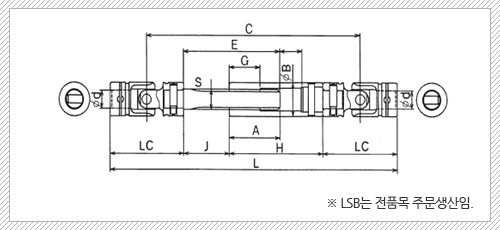

사양표 (단위 m/m)
유니버설조인트
사이즈		 DIMENSIONS
d L   C E 스플라인규격(S) G LC   B F A H J
LSB-05-KT 5 163 +19
-11		 127 65 Involute
대경=10, m=0.75, z=11		 20 36 - 17 11 39 65 26
LSB-06-KT 6 167 +17
-13		 129 65 Involute
대경=10, m=0.75, z=11		 20 36 38 17 13 37 65 28
LSB-08-KT 8 169 +17
-13		 129 65 Involute
대경=10, m=0.75, z=11		 20 - 38 17 13 37 65 28
LSB-10-KT 10 177 +17
-13		 135 65 Involute
대경=12, m=1.0, z=10		 25 42 42 19 13 37 65 28
LSB-12-KT 12 225 +16
-16		 173 88 16 x 13 x 3.5-6 40 52 52 23 16 56 89 32
LSB-14-KT 14 240 +14
-18		 181 87 16 x 13 x 3.5-6 40 59 59 23 18 54 89 33
LSB-16-KT 16 308 +35
-23		 234 115 20 x 16 x 4-6 40 74 74 30 23 75 120 40
LSB-18-KT 18 327 +30
-26		 246 115 20 x 16 x 4-6 40 81 81 30 28 70 120 45
LSB-20-KT 20 344 +33
-27		 257 118 22 x 16 x 5-6 40 87 87 36 27 73 125 45
LSB-22-KT 22 360 +28
-30		 266 115 25 x 21 x 5-6 40 94 94 40 30 68 125 47
LSB-25-KT 25 405 +38
-32		 300 133 28 x 23 x 6-6 45 105 105 44 32 83 145 50
LSB-30-KT 30 464 +35
-40		 342 145 32 x 26 x 6-6 50 122 122 51 40 85 160 60
LSB-35-KT 35 515 +35
-45		 375 150 38 x 32 x 8-6 50 140 - 59 45 85 170 65
LSB-40-KT 40 574 +35
-50		 417 165 42 x 36 x 8-6 60 157 - 67 50 95 190 70
LSB-45-KT 45 637 +35
-55		 461 180 45 x 41 x 8-8 70 176 - 75 55 105 210 75
LSB-50-KT 50 697 +35
-60		 506 200 52 x 46 x 9-8 80 191 - 83 60 115 230 85
LSB-60-KT 66 830       62 x 54 x 10-8 80 236 - 98 80 115 240 90
