유니버설 조인트

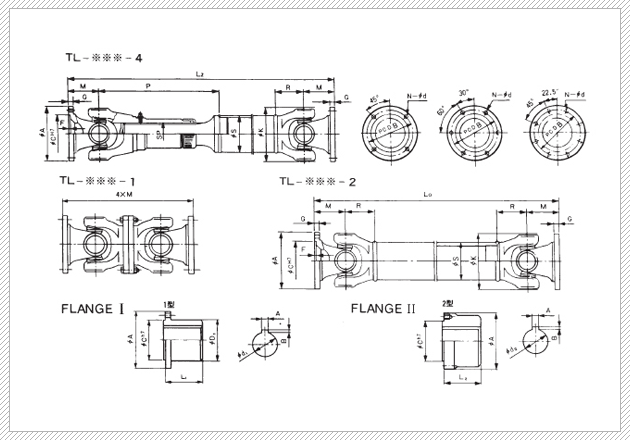

TL 시리즈

사양표

(단위 m/m)

유니버설조인트 사이즈			TL-58	TL-65	TL-75	TL-90	TL-100	TL-120	TL-150	TL-160	TL-180	TL-200	TL-225
유니버설조인트 사이즈			373.20	373.20	273.30	287.00	287.10	287.20	287.30	287.30	287.40	287.40	287.40
허용토오크		Mb kgf.m	15	25	60	90	125	180	400	400	650	650	1100
허용토오크		Mz kgf.m	25	45	80	120	150	280	500	500	900	900	1350
허용작동각		ß˚	30˚	30˚	30˚	25˚	25˚	20˚	20˚	20˚	22˚	22˚	22˚
DIMENSIONS		ØA	58	65	75	90	100	120	150	160	180	200	225
		P.C.D B	47	52	62	74.5	84	101.5	130	140	155.5	175	196
		ØC^H7	30	35	42	47	57	75	90	100	110	125	140
		F	1.5	2	2	2.5	2.5	2.5	3	4	3	5	5
		G	3.5	4.5	5.5	6	7	8	10	10	12	14	15
		M	32	35.5	40	45	46	60	80	80	80	80	108
		P	127	142	169	188	217	330	335	335	355	355	450
		R	36	36	45	58	55	65	75	75	95	95	115
		SP	21	21	32	39	39	45	54	54	74	74	82
		ØS	32	32	45	50.8	63.5	76.3	90	90	101.6	101.6	120
		ØK	52	60	70	86	98	115	145	145	174	174	205
		N	4	4	4	4	6	8	8	8	8	8	8
		Ød	5	6	6	8	8	10	12	12	14	14	16
Spline Stroke		+	14	14	20	25	30	35	40	40	45	45	50
Spline Stroke		-	14	14	15	15	15	20	20	26	33	33	40
Flange	Ⅰ	Ød₁	20	25	30	35	40	50	60	70	80	85	100
		ØD₁	35	40	50	55	64	80	105	110	125	130	160
		L₁	30	40	48	55	63	80	90	110	125	140	160
	Ⅱ	Ød₂	35	40	45	55	60	70	90	95	110	120	135
	Ⅱ	L₂	56	63	70	90	90	110	140	160	180	10	220
Bolt		Size x ℓ	M5 x 14	M6 x 18	M6 x 20	M8 x 25	M8 x 25	M10 x 30	M12 x 40	M12 x 40	M14 x 45	M14 x 45	M16 x 50
