HOME제품소개타이밍 기어 · 평기어45˚ 헤리컬기어1~1.5

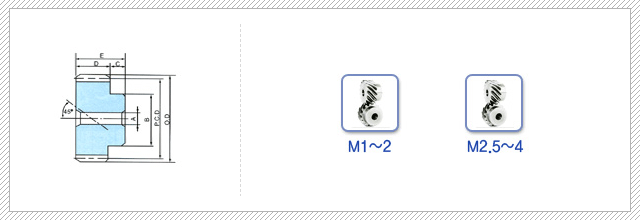

45˚ 헤리컬기어



M1 (S45C) 비틀림각도 45˚ 좌,우
상품기호 비틀림방향 모두율 치수 피치원직경 치수원직경 내경 보수외경 보수길이 치폭 전장 (형)중량
Kgf
M Z PCD OD AH7 B C D E
SH1 13R
SH1 13L		 右
左		 1 13 18.38 20.4 6 15 10 10 20 (B)0.03
SH1 15R
SH1 15L		 右
左		 1 15 21.21 23.2 6 18 10 10 20 (B)0.04
SH1 20R
SH1 20L		 右
左		 1 20 28.28 30.3 8 25 10 10 20 (B)0.08

SH1 26R

SH1 26L		 右
左		 1 26 36.76 38.8 10 30 10 10 20 (B)0.13
SH1 30R
SH1 30L		 右
左		 1 30 42.42 44.4 10 35 10 10 20 (B)0.17

M1.5 (S45C)
상품기호 비틀림방향 모두율 치수 피치원직경 치수원직경 내경 보수외경 보수길이 치폭 전장 (형)중량
Kgf
M Z PCD OD AH7 B C D E
SH1.5 10R
SH1.5 10L		 右
左		 1.5 10 21.21 24.2 8 16 10 15 25 (B)0.05
SH1.5 13R
SH1.5 13L		 右
左		 1.5 13 27.57 30.6 10 23 10 15 25 (B)0.08
SH1.5 15R
SH1.5 15L		 右
左		 1.5 15 31.82 34.8 10 25 10 15 25 (B)0.12
SH1.5 20R
SH1.5 20L		 右
左		 1.5 20 42.42 45.4 12 30 10 15 25 (B)0.21
SH1.5 26R
SH1.5 26L		 右
左		 1.5 26 55.15 58.1 12 40 10 15 25 (B)0.36
SH1.5 30R
SH1.5 30L		 右
左		 1.5 30 63.6 66.6 12 45 10 15 25 (B)0.48

M2 (S45C)
상품기호 비틀림방향 모두율 치수 피치원직경 치수원직경 내경 보수외경 보수길이 치폭 전장 (형)중량
Kgf
M Z PCD OD AH7 B C D E
SH2 10R
SH2 10L		 右
左		 2 10 28.28 32.2 12 22 15 20 35 (B)0.11
SH2 13R
SH2 13L		 右
左		 2 13 36.77 40.7 12 30 15 20 35 (B)0.21
SH2 15R
SH2 15L		 右
左		 2 15 42.42 46.4 12 35 15 20 35 (B)0.31
SH2 20R
SH2 20L		 右
左		 2 20 56.57 60.5 15 45 15 20 35 (B)0.52
SH2 26R
SH2 26L		 右
左		 2 26 73.54 77.5 20 60 15 20 35 (B)0.90
SH2 30R
SH2 30L		 右
左		 2 30 84.85 88.8 20 65 15 20 35 (B)1.2
