HOME제품소개타이밍 기어 · 평기어스파이럴 베벨기어1~8

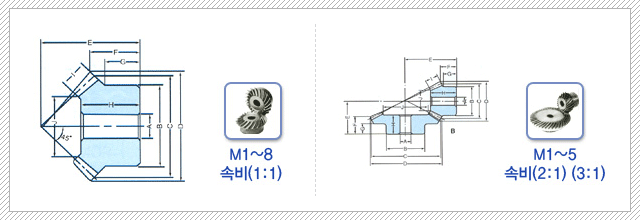

스파이럴 베벨기어



SPM 스파이럴 베벨기어 속비 1:1 비틀림각 35˚ 치수 20 . 20
상품기호 모두율 치수 내경 보수외경 피치원외경 치선원외경 조립거리 치선길이 보수길이 내경길이 치폭 (형)중량
M Z AH7 B C D E F G H I Kgf
SPM-1-20R
SPM-1-20L		 1 20 6 16 20 21.2 20 10.6 8 12 5 (B)0.02

SPM-1.5-20R

SPM-1.5-20L		 1.5 20 8 26 30 31.8 30 15.9 13 19 6 (B)0.07
SPM-2-20R
SPM-2-20L		 2 20 12 34 40 42.27 37 18.2 14 22 10 (B)0.15
SPM-2.5-20R
SPM-2.5-20L		 2.5 20 14 42 50 53 48 24.5 19 29 12 (B)0.30
SPM-3-20R
SPM-3-20L		 3 20 16 50 60 63.6 58 29.8 23.1 35 15 (B)0.50
SPM-3.5-20R
SPM-3.5-20L		 3.5 20 20 60 70 74.25 65 32.1 25 40 18 (B)0.80
SPM-4-20R
SPM-4-20L		 4 20 20 64 80 84.8 75 37.4 27 45 20 (B)1.10
SPM-5-20R
SPM-5-20L		 5 20 25 80 100 106 90 43 30 54 26 (B)2.10
SPM-6-20R
SPM-6-20L		 6 20 25 100 120 127.2 104 47.6 34 60 30 (B)3.60
SPM-8-20R
SPM-8-20L		 8 20 30 120 160 169.6 125 49.8 25 62 35 (B)7.10

SPM 스파이럴 베벨기어 속비 1:1 비틀림각 35˚ 치수 25 . 25
상품기호 모두율 치수 내경 보수외경 피치원외경 치선원외경 조립거리 치선길이 보수길이 내경길이 치폭 (형)중량
M Z AH7 B C D E F G H I Kgf
SPM-1-25R
SPM-1-25L		 1 25 8 20 25 26.2 23 11.2 8 14 6 (B)0.05

SPM-1.5-25R

SPM-1.5-25L		 1.5 25 10 30 37.5 39.3 34 16.15 11.5 19 9 (B)0.12
SPM-2-25R
SPM-2-25L		 2 25 12 34 50 52.4 40 16.2 10 20 12 (B)0.20
SPM-2.5-25R
SPM-2.5-25L		 2.5 25 16 42 62.5 69.5 50 20.25 12.5 26 15 (B)0.40
SPM-3-25R
SPM-3-25L		 3 25 20 50 75 78.6 60 24.3 15 32 20 (B)0.70
SPM-3.5-25R
SPM-3.5-25L		 3.5 25 25 60 87.5 91.7 70 28.4 17.55 37 22 (B)1.10
SPM-4-25R
SPM-4-25L		 4 25 25 64 100 104.8 75 27.2 15 38 25 (B)1.70
SPM-5-25R
SPM-5-25L		 5 25 30 80 125 131 100 40.5 25 50 30 (B)3.40
SPM-6-25R
SPM-6-25L		 6 25 30 100 150 157.2 120 48.6 30 61 35 (B)5.40
SPM-8-25R
SPM-8-25L		 8 25 30 120 200 209.6 150 57.8 25 72 47 (B)6.30

SPM 스파이럴 베벨기어 속비 1:1 비틀림각 35˚ 치수 30 . 30
상품기호 모두율 치수 내경 보수외경 피치원외경 치선원외경 조립거리 치선길이 보수길이 내경길이 치폭 (형)중량
M Z AH7 B C D E F G H I Kgf
SPM-1-30R
SPM-1-30L		 1 30 8 24 30 31.2 28 13.6 10 16 6 (B)0.05

SPM-1.5-30R

SPM-1.5-30L		 1.5 30 10 36 45 46.8 43 21.4 16 25 10 (B)0.20
SPM-2-30R
SPM-2-30L		 2 30 12 45 60 62.4 50 21.1 12.5 25 12 (B)0.37
SPM-2.5-30R
SPM-2.5-30L		 2.5 30 16 60 75 78 62 26 17 32 15 (B)0.77
SPM-3-30R
SPM-3-30L		 3 30 20 70 90 93.75 75 31.6 20 40 20 (B)1.30
SPM-3.5-30R
SPM-3.5-30L		 3.5 30 25 90 105 109.2 75 34.6 15 35 22 (B)2.30
SPM-4-30R
SPM-4-30L		 4 30 30 100 120 124.8 95 37.4 25 50 25 (B)3.20
SPM-5-30R
SPM-5-30L		 5 30 30 130 150 156 120 48 35 62 30 (B)6.00
SPM-6-30R
SPM-6-30L		 6 30 30 150 180 187.2 140 53.6 35 67 35 (B)8.50
SPM-8-30R
SPM-8-30L		 8 30 35 180 240 249.6 175 59.8 25 80 50 (B)11.0

SPM 스파이럴 베벨기어 속비 1.5:1 비틀림각 35˚ 치수 30 . 20
상품기호 모두율 치수 내경 보수외경 피치원외경 치선원외경 조립거리 치선길이 보수길이 내경길이 치폭 (형)중량
M Z AH7 B C D E F G H I Kgf
SPM-1-3015R
SPM-1-2030L		 1 30
20		 10
8		 22
16.95		 30
20		 30.7
21.8		 22
25		 12.53
10.6		 9
9		 14
14		 5.5 (B)0.043
(B)0.020

SPM-1.5-3020R

SPM-1.5-2030L		 1.5 30
20		 12
10		 32
26		 45
30		 46.06
32.67		 30
35		 15.8
13.4		 11
11.18		 18
19		 8.5 (B)0.012
(B)0.07
SPM-2-3020R
SPM-2-2030L		 2 30
20		 12
10		 40
35		 60
40		 61.4
43.5		 40
45		 21
16.2		 15
13.36		 23
22		 11 (B)0.27
(B)0.15
SPM-2.5-3020R
SPM-2.5-2030L		 2.5 30
20		 15
12		 45
40		 75
50		 76.7
54.4		 50
55		 16.12
19		 18
14.2		 30
28		 15 (B)0.55
(B)0.52
SPM-3-3020R
SPM-3-2030L		 3 30
20		 15
15		 50
45		 90
60		 92.1
65.3		 55
70		 26.6
26.8		 17
20		 31
37		 17 (B)1.10
(B)1.49
SPM-4-3020R
SPM-4-2030L		 4 30
20		 20
20		 70
60		 120
80		 122.3
87.1		 75
75		 37.1
17.4		 25
8.3		 40
28		 20 (B)2.00
(B)1.10
SPM-5-3020R
SPM-5-2030L		 5 30
20		 15
20		 90
80		 150
100		 153.5
108.9		 90
110		 42.6
38		 24
28.5		 50
56		 30 (B)4.40
(B)2.50
SPM-6-3020R
SPM-6-2030L		 6 30
20		 30
20		 120
82		 180
120		 184.2
130.7		 114
138.5		 57.2
52.1		 30
36		 65
72		 34 (B)5.80
(B)4.40
