| 표준형 어터치먼트 롤러체인 |
|
| |
 |
 |
| |
 |
제품특징 |
|
|
* 표준형 로울러 체인에 어태치먼트 플레이트를 부착한 소형 컨베이어 체인
* 고 정밀도 체인으로 정확한 타이밍에 의한 이송 및 자동제어 라인에 적합
* 주 사용처 : 전기부품, 식품, 화공약품, 목공기계, 인쇄기계, 화장품제조등 경공업 분야의 경량물 이송에 주로 사용
* 다양한 어태치먼트 부착이 가능하여 사용 특징에 적합한 형태를 사용자가 선택할 수 있습니다. |
|
| |
|
세부사양 |
|
|
* 어태치먼트의 세부종류 및 치수는 다운로드 카탈로그를 참조 하십시오.
* 주문 시에는 다운로드용 CAD 파일을 이용하면 편리합니다.
* 용도에 따라 파단강도와 피로한도를 향상시킨 강력형(H) 및 다양한 재질
(스테인레스 스틸, 아연, 크롬, 니켈 도금 사양 등)로 제작 됩니다.
* 어태치 먼트의 명칭은 다음의 표처럼 분류되며 그 의미는 아래와 같습니다. |
| |

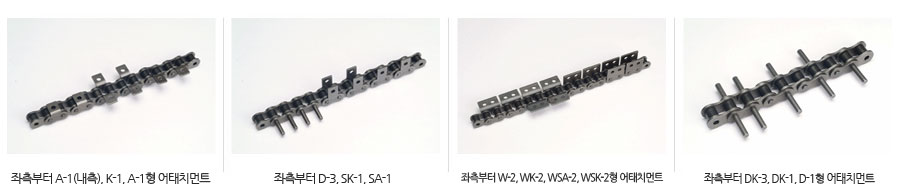

| 표준형 어태치먼트 |
명칭 |
의미 |
| 일반형 |
A |
한쪽방향 부착, 수평형 어태치먼트 |
| A-1 |
한쪽방향 부착, 수평형 어태치먼트, HOLE 의수 의미
(여기서는1개: A2-두 개, A3-세 개등,,) |
| K |
양방향 부착, 수평형 어태치먼트 |
| K-1 |
양방향 부착, 수평형 어태치먼트, HOLE 1개 |
| SA |
한쪽방향 부착, 수직형 어태치먼트 |
| SA-1 |
한쪽방향 부착, 수직형 어태치먼트, HOLE 1개 |
| SK |
양방향 부착, 수직형 어태치먼트, HOLE 1개 |
| SK-2 |
양방향 부착, 수직형 어태치먼트, HOLE 2개 |
| WIDE형 |
W |
WIDE형 어태치먼트 |
| WA |
WIDE형, 한쪽 방향 부착, 수평형 어태치먼트 |
| WSA |
WIDE형, 한쪽방향, 수직형 어태치먼트 |
| WK |
WIDE형, 양방향 부착 |
| WSK |
WIDE형, 양방향부착, 수직형 어태치먼트 |
| WA-1 |
WIDE형, 한쪽방향, 수직형, HOLE 1개 |
| 돌출 핀 형 |
D-1 |
링크당 1개의 이송용 돌출핀 어태치먼트 |
| D-3 |
링크 당 2개의 이송용 돌출핀 어태치먼트 |
|
| |
| |
| |
 |
|
