| 표준형 컨베이어 체인 1 |
|
| |
 |
 |
| |
 |
제품특징 |
|
|
* 모든 컨베이어 장치에 적용되며 범용성이 풍부하여 경제적인 장점
* 로울러의 형식에 따라 구분 : S ( M, N), R, F형으로 구분
* 타 회사 제품과 호환 가능한 규격으로 제작
* 표준 어태치먼트 부착가능으로 경제적이며 다양한 활용가능성 보유
* 어태치먼트의 부착간격을 사용자가 지정가능 하여 활용성이 뛰어남
* 다양한 재질로 제각 가능 : 스테인리스, 도금 사양등 |
|
| |
|
세부사양 |
|
|

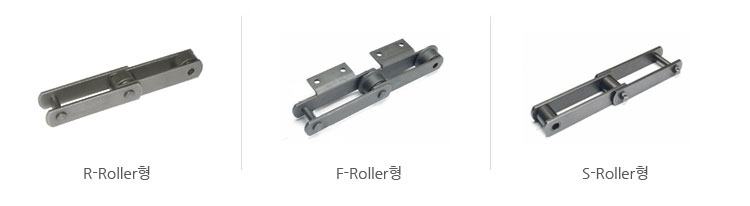

* R형 : 로울러의 외경이 링크 플레이트 폭보다 큰 것
* F형 : 로울러에 프랜지 (Flange)를 붙여 주행시 레일이탈을 방지 하는 형태
* S형 : 로울러 외경이 링크 플레이트보다 작은 것
* M형 : 로울러 외경이 S로울러보다 약간 큰 것
* N형 : 로울러 외경을 M 로울러와 같게 하고 핀 외경을 크게하여 강도를 높인 것
* 어태치 먼트의 명칭은 다음의 표처럼 분류되며 그 의미는 아래와 같습니다. |
| |
|
어태치먼트 형식 |
|
|
| * 표준형 어태치먼트 로울러 체인과 동일한 형태로 분류 |
| |
 |
|
 |
|
 |
| A형 어태치먼트 |
|
K형 어태치먼트 |
|
SA-2형 어태치먼트 |
| |
|
|
|
|
 |
|
 |
|
 |
| SK-2형 어태치먼트 |
|
G-2형 어태치먼트 |
|
G-4형 어태치먼트 |
|
| |
|
사용예 |
|
| |
 |
|
 |
|
 |
| 표준형 컨베이어 체인 사용예 |
|
Setting pond 플랜트 |
|
코일 이송용 컨베이어라인 |
|
| |
| |
| |
 |
|
