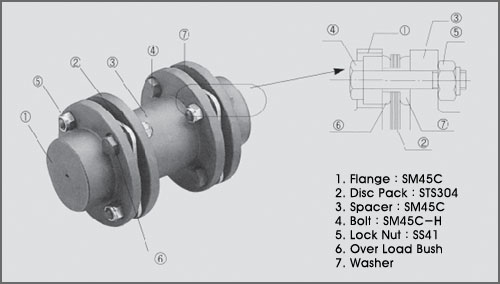

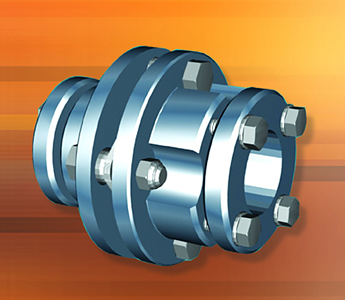

Disc Coupling

DIMENSION 보기 4Bolt A3 / Ax, A4 6bolt E형 8bolt G형 4bolt PL형


특징

1. 윤활유가 필요없으며 정비가 필요없습니다.
2. 구조가 간단하고 가벼우며 큰 토오크를 전달할 수 있습니다.
-운전조건에 따라 폭넓은 선택의 범위가 있으며, 더 한층 경량화를 요하는 경우에는 본체의 재질을 알루미늄 합금으로 변경함으로써 중량을 경감할 수 있습니다.
3. 장착오차의 허용범위가 큽니다.
- 장착오차의 허용범위가 크기 때문에 다양한 시스템의 적용에 유연합니다. 또한 특수 설계에 의해 더욱 큰 장착오차의 허용이 가능합니다.
4. 백래시가 없고 비틀림 강성이 큽니다.
- 분활장치, NC 공작기계, 인쇄기계 등은 정확한 축의 회전, 위치제어를 필요로 하는데 Disc-Flex Coupling은 백래시가 없고 비틀림 강성이 크기 때문에 이런 종류의 기계에도 최적입니다.

5. 악조건에 대해서 탁월한 성능을 발휘합니다.
-무윤활이므로 표준재질로서도 고온 환경에서 사용이 가능하며 더욱이 특수 재질의 사용으로 어떠한 환경 에서도 사용이 가능합니다.
6. 장착 및 분해가 용이합니다.
- 부품수가 적고 소형 경량화되어 있으므로 신속하고 확실한 장착 및 분리가 가능합니다.
7. 사고시 안전장치
- 만일 과부하나 돌발 사태로 인하여 디스크-플레이트가 파손되더라도 부시를 통하여 회전을 계속하는 안전 장치형 커플링입니다.

특징

설치


1. 축 및 플랜지의 내경을 깨끗이 닦고 끼워 맞춤이 적절한지 조사하십시오.

2. 축의 열박음은 필히 90℃~120℃의 기름속에서 가열하십시오.

3. 축단간의 거리는 치수표 "G" 또는 "BE" 값을 참조하십시오. (허용범위 ±0.25mm)

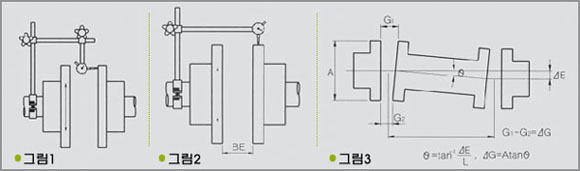

4. 그림1에서 측면 흔들림 값을 확인하고 측면 흔들림 값은 표1의 값 내로 되게 축정렬을 하여주십시오.

5. 그림2에서 편심을 확인한 후 편심 (△E)에 의한 측면 흔들림 (△G) 값을 그림3에서 구하고

   측면 흔들림 값은 표1의 값 내로 되게 축정렬을 하여 주십시오.

6. 축 정렬이 끝나면 볼트로 스페이셔와 엘레멘트를 플랜지에 조립합니다.
  - 볼트를 끼울 때 무리한 힘을 가하지 마십시오.
  - 너트는 주어진 토오크 (표2)로 체결하여 주십시오.

7. 오랜 수명을 유지하기 위해서는 설치 시운전 후 2시간 이내에 축정렬을 재확인하여 주십시오.

8. 재조립시 너트는 주어진 체결 토오크값으로 확실히 체결하여 주십시오.
  - 너트의 분해, 조립은 10회 이내가 적당합니다.
  - 커플링을 오래 사용하고 최대 능력을 발휘하기 위해서는 조립시 축정렬을 잘 하여야 합니다.


허용 측면 흔들림
형식 편각(도) 구분 계 측 값 (*TIR)
4볼트 0.1 규격 5 10 15 20 25 30 35 40 45 50 55
값(mm) 0.12 0.15 0.16 0.2 0.22 0.25 0.29 0.34 0.37 0.43 0.48
6볼트 0.07 규격 - 10 15 20 25 30 35 40 45 - -
값(mm) - 0.33 0.37 0.42 0.45 0.5 0.54 0.57 0.62 - -
8볼트 0.05 규격 - 10 15 20 25 30 35 40 45 - -
값(mm) - 0.23 0.26 0.3 0.32 0.35 0.38 0.41 0.44 - -

볼트 체결토오크
  5 10 15 20 25 30 40 45 50 55
볼트머리치수(mm) 10 10 13 13 17 19 24 24 27 36
체결토오크(kgf·m) 0.9 0.9 2.2 2.2 4.2 7.3 15.9 15.9 22.1 58
규격 - 10,10 15,15 20,20 25,25 30,30 40,40 45,45 - -
볼트머리치수(mm) - 27 32 36 46 50 55 60 - -
체결토오크(kgf·m) - 22.1 45 58 110 150 170 170 - -

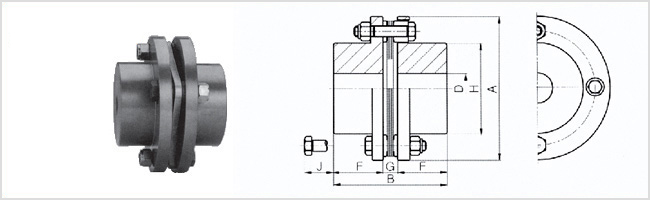

4Bolt A3 / Ax, A4

4Bolt A3 SINGLE

허용토오크
(kgf·m)		 최대회전수
(rpm)		 Dimensions (mm) 중량
(kgf)		 GD2
(kgf·cm2)
Dmax.  Dmin. A B F G H J
5 3.4 10,000 23 8 67 56.9 25.4 6.1 33 13 0.6 8
10 9.2 10,000 32 10 81 57.4 25.4 6.6 46 16 1.1 24
15 18.0 10,000 35 10 93 65.8 28.7 8.4 51 22 1.7 48
20 25.0 10,000 42 10 104 78.2 33.5 11.2 61 20 2.5 80
25 43.0 8,300 50 16 126 93.9 41.1 11.7 71 25 4.3 224
30 79.0 7,300 58 16 143 107.3 47.8 11.7 84 28 6.9 440
35 130.0 6,200 74 25 168 131.2 57.2 16.8 106 23 11.3 1,080
40 210.0 5,400 83 25 194 144.0 63.5 17.0 119 30 16.7 2,080
45 340.0 4,900 95 45 214 174.0 76.2 21.6 137 22 22.7 3,520
50 500.0 4,200 109 50 246 201.7 88.9 23.9 157 23 35.4 7,200
55 650.0 3,800 118 50 276 230.4 101.6 27.2 170 40 52.0 12,800
* 최대회전수 이상 사용시에는 당사에 문의 바랍니다.

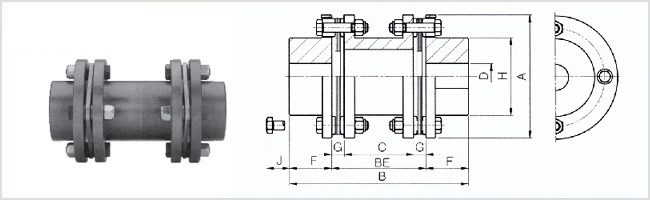

4Bolt A3 DOUBLE

규격 허용토오크
(kgf·m)		 최대회전수
(rpm)		 BE
(mm)		 C
(mm)		 중량
(kgf)		 GD
(kgf·cm2)		 　 규격 허용토오크
(kgf·m)		 최대회전수
(rpm)		 BE
(mm)		 C
(mm)		 중량
(kgf)		 GD2
(kgf·cm2)
05 3.4 10,000 88.9 76.7 1.2 18 35 130.0 6,200 127.0 93.4 18.3 1,680
10 9.2 10,000 88.9 75.7 1.9 44 40 210.0 5,400 139.7 105.7 24.7 3,400
15 18.0 10,000 101.6 84.8 2.9 84 45 340.0 4,900 152.4 109.2 31.5 5,600
20 25.0 10,000 127.0 104.6 4.1 148 50 500.0 4,200 177.8 130 51.0 11,200
25 43.0 8,300 127.0 103.6 7.1 396 55 650.0 3,800 177.8 123.4 73.0 20,400
30 79.0 7,300 127.0 103.5 10.8 800 　 　 　 　 　 　 　
1. 최대회전수 이상 사용시에는 당사에 문의 바랍니다.
2. "BE"의 치수는 고객이 요구하는 치수에 의해 제작이 가능합니다.
3. 허용토오크, 최대회전수, 기본치수는 A3형과 같습니다.

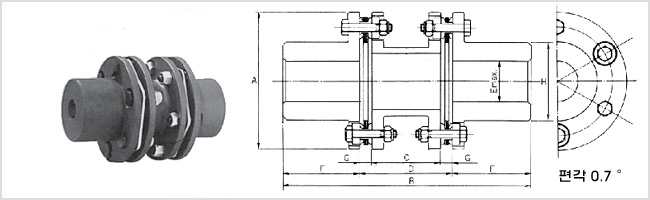

6볼트 E형


Size Torque
(kgf·m)		 A
(mm)		 B
(mm)		 C
(mm)		 E4 EH
EV
D
(mm)		 Emax
(mm)		 F
(mm)		 G
(mm)		 H
(mm)		 Max
(rpm)		 중량
W
(kg)

관성

효과
GD2
(k·cm2)
D
(mm)
00 58 119 168 39.4 60 97 51 54 10.3 74 26000 6.0 0.03
01 94 137 198 50.0 72 110 55 63 11.0 81 23000 9.1 0.065
02 174 161 238 66 90 129 67 74 12 97 19000 16.9 0.14
03 341 180 269 81 109 141 72 80 14 104 17000 22.6 0.26
04 500 212 308 84 118 150 85 95 17 124 15000 35.1 0.59
05 620 276 377 118 153 255 111 112 17.5 161 11600 65.1 1.8
10 840 276 377 115 153 258 111 112 19.0 161 11600 66.1 1.9
15 1090 308 440 134 172 278 133 134 19.0 193 10300 107.8 3.7
20 1820 346 497 146 191 283 152 153 22.5 218 9200 156.1 6.7
25 2690 375 553 167 223 308 165 165 28 240 8500 211.8 10.6
30 3410 410 610 192 254 319 178 178 31 258 7800 274.5 16.5
35 4070 470 686 206 274 342 205 206 34 297 6800 399.2 30.7
40 4720 470 686 206 274 342 205 206 34 297 6800 399.2 30.7
45 6100 511 749 221 287 364 231 231 35.5 334 6200 525.3 48.0
50 7620 556 800 218 292 365 254 254 37 364 5700 676.3 72.9
65 9440 587 839 236 311 408 264 264 37.5 382 5400 803.4 100.3
* E4 : 더블 표준형 (Double Standard)
* EH : 플로팅 수평형 (Floating Horizontal)
* EV : 플로팅 수직형 (Floating Vertical)

1. 최대회전수 이상 사용시에는 당사에 문의 바랍니다.
2. "D"의 치수는 고객이 요구하는 치수에 의해 제작이 가능합니다.

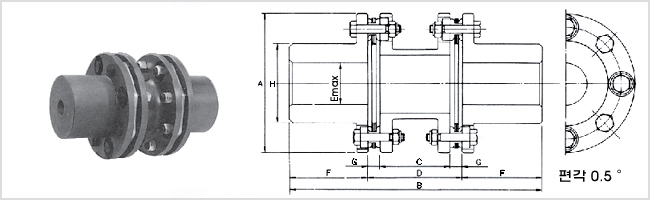

8볼트 G형


Size Torque
(kgf·m)		 A
(mm)		 B
(mm)		 C
(mm)		 G4
D
(mm)		 Emax
(mm)		 F
(mm)		 G
(mm)		 H
(mm)		 Max
(rpm)		 중량
W
(kg)

관성

효과
GD2
(k·cm2)
D
(mm)
1 392 214 333 92.6 117 240 95 108 12.2 137 15,000 38.0 0.65
3 726 246 369 99.6 127 269 108 121 13.7 156 13,000 55.5 1.24
5 915 276 421 118 153 255 111 134 17.5 161 11,600 72.2 1.8
10 1,100 276 421 115 153 258 111 134 19.0 161 11,600 73.3 1.8
15 1,570 308 492 134 172 278 133 160 19.0 190 10,300 119.7 3.7
20 2,610 346 557 146 191 283 152 183 22.5 218 9,200 174.3 6.8
25 3,850 375 619 167 223 308 165 198 28.0 240 8,500 233.8 10.8
30 4,810 410 682 192 254 319 178 214 31.0 258 7,800 305.3 16.7
35 5,820 445 720 208 270 339 187 225 31.0 272 7,200 367.4 25.0
40 6,570 470 768 206 274 342 205 247 34.0 297 6,800 447.5 31.1
45 8,530 511 843 221 287 364 231 278 35.5 334 6,200 591.6 48.0
50 10,530 556 902 218 292 365 254 305 37.0 364 5,700 761.4 74.7
55 13,070 587 945 236 311 408 263 317 37.5 382 5,400 901.9 101.6
* G4 : 더블 표준형 (Double Standard)
* GH : 플로팅 수평형 (Floating Horizontal)
* GV : 플로팅 수직형 (Floating Vertical)

1. 최대회전수 이상 사용시에는 당사에 문의 바랍니다.
2. "D"의 치수는 고객이 요구하는 치수에 의해 제작이 가능합니다.

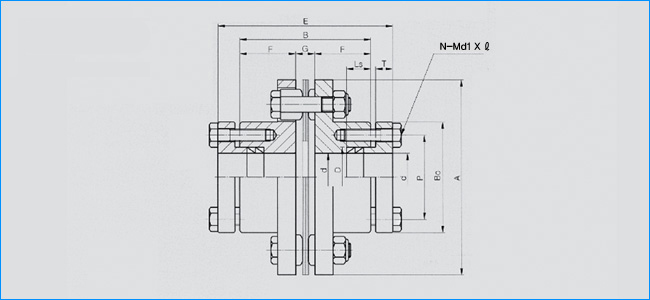

4볼트 PL형


규격 록킹
엘레먼트
dxD		 허용
토오크
(kgf ·m)		 최대
회전수
(rpm)		 Dimensions(mm) Bolt
A B E F G BC P DH7 dH7 T R LS 규격
N-Md1Xℓ
10 16X20 7.1 4,500 81 57.4 79.4 25.4 6.6 44 33 20 16 8 13 14.6 4-M6X20
18X22 8.3 4,500 81 57.4 79.4 25.4 6.6 47 35 22 18 8 13 14.6 4-M6X20
19X24 9.2 4,500 81 57.4 79.4 25.4 6.6 47 36 24 19 8 13 14.6 4-M6X20
15 20X25 13.2 4,300 93 65.8 91.8 28.7 8.4 47 37 25 20 10 16 15.6 4-M6X20
22X26 15.7 4,200 93 65.8 91.8 28.7 8.4 51 39 26 22 10 16 15.6 4-M6X20
20 24X28 17.4 4,200 104 78.2 104.2 33.5 11.2 53 41 28 24 10 16 15.6 4-M6X20
25X30 17.5 4,200 104 78.2 104.2 33.5 11.2 53 42 30 25 10 16 15.6 4-M6X20
28X32 20.8 4,200 104 78.2 104.2 33.5 11.2 53 45 32 28 10 16 15.6 4-M6X20
30X35 21.7 4,200 104 78.2 104.2 33.5 11.2 59 47 35 30 12 18 15.6 4-M6X25
32X36 23.5 4,200 104 78.2 104.2 33.5 11.2 59 49 36 32 12 18 15.6 4-M6X25
25 35X40 33.9 4,000 126 93.9 123.9 41.1 11.7 71 56 40 35 12 18 17 4-M6X25
36X42 34 4,000 126 93.9 123.9 41.1 11.7 71 57 42 36 12 18 17 4-M6X25
38X44 36.3 4,000 126 93.9 123.9 41.1 11.7 74 59 44 38 14 20 17 4-M6X25
