HOME제품소개카프링Gear Coupling
Gear Coupling


DIMENSION 보기 SSM/CCM SEM/CEM SAM/CAM/SFM/SHM SSMB/SEMB GD/GDL GS/GSL GDS

특징
1. 기어 커플링은 전달동력에 비하여 소형경량이고 고속회전시에도 소음 및 진동이 거의 없습니다.
2. 설치 사용시 커플링에 편심, 편각이 다소 발생하더라도 자체 조절 흡수되므로 기계부를 보호하고 강력한 힘을 전달할 수 있으며 내부 윤활로 기어의 내마모성이 증대됩니다.
3. 부하가 크고 고속회전으로 사용이 가능합니다.
4. 슬라이딩 작동을 하며 회전하는 경우에도 사용이 가능합니다.
5. 축간거리가 넓어 중간축으로 연결하여야 하는 경우의 적용이 용이합니다.
6. 대형 및 특수형도 제작이 가능합니다.

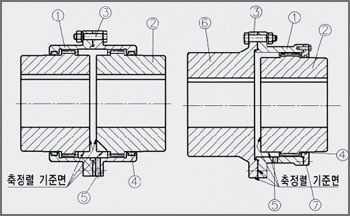

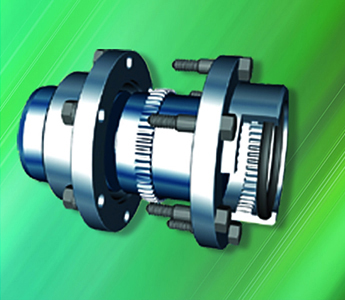

구조
기어커플링은 슬리브의 내치차와 허브의 크라우닝 가공이 된 외치차로 구성되어 있으며 이들은 서로 맞물려 조립되어 있습니다.치차는 인볼류트치형으로 설계되었고 슬리브와 허브 사이에 약간의 경사가 생기더라도 부드러운 동력전달이 됩니다. 두 쌍의 허브와 슬리브가 있는 SSM과 CCM형식들은 약간의 편심, 편각, 축방향 변위가 있더라도 부드럽게 동력을 전달합니다. SEM과 CEM형식들은 한 쌍의 허브와 슬리브로 구성되어 있으며 축방향 변위만을 흡수할 수 있으므로 중간축을 부착하여 사용합니다.
재질(SSM/SEM) 부품명 재질(CCM/CEM)

SM45C or SF540

 ①슬리브 SM45C or SF540
SM45C  ②허브 SM45C or SF540
SCM440 ③리머볼트 SCM440
NBR ④오링 NBR
SS400 ⑤오일플러그 SS400
SM45C ⑥플랜지 SM45C OR SC46
  ⑦사이드커버 SS400

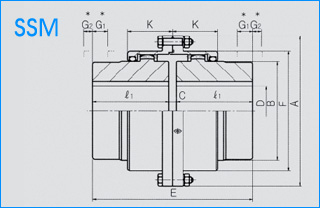

SSM / CCM

*  G1은 축정렬을 위한 슬리브의 위치임.
*  G2는 기어마모확인을 위한 슬리브의 위치임.

SSM Dimension
규격
(외경A)		 허용토오크(kgf · m) 최대회전수(rpm) Bore Dia(D) Dimensions (mm) 중량(kgf)

GD²

kgf ·m
max/min E ℓ1 C B F K G1 G2
100 26.0 5,000 32/17 · · 8 46 67 34 -1 15 2.8 0.011
112 57.3 5,000 40/17 108 50 8 58 79 40 -4 19 4.1 0.019
125 107 5,000 50/22 134 63 8 70 92 43 -4 20 5.8 0.035
140 154 5,000 56/22 150 71 8 80 107 47 3 15 8.7 0.061
160 236 5,000 65/22 170 80 10 95 120 52 12 7 14 0.11
180 362 5,000 75/32 190 90 10 105 134 56 15 5 19 0.191
200 516 4,700 85/32 210 100 10 120 149 61 18 5 26 0.315
224 750 4,200 100/42 236 112 12 145 174 65 25 1 39 0.599
250 1,012 3,800 115/42 262 125 12 165 200 74 28 1 55 1.08
280 1,752 3,400 135/42 294 140 14 190 224 82 28 1 81 2.06
315 2,762 3,000 160/100 356 170 14 225 260 98 23 11 123 4.1
355 4,069 2,700 180/125 396 190 16 250 288 108 24 11 169 6.88
400 5,715 2,400 200/140 418 200 16 285 329 114 39 0 242 12.5
* 중량 및 GD2 은 내경가공이 되지 않은 상태의 수치입니다.

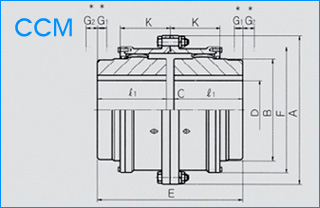

CCM Dimension
규격
(외경A)		 허용토오크(kgf·m) 최대회전수(rpm) Bore Dia(D) Dimensions (mm) 중량(kgf)

GD²

kgf·m
max/min E ℓ1 C B F K G1 G2
450 9.5 2,100 205/140 418 200 18 290 372 151 -3 6 298 16.6
500 13 1,900 236/170 494 236 22 3.5 424 168 -2 7 429 35.9
500 20.8 1,700 275/190 552 265 22 385 475 187 -8 13 615 65.6
630 31.5 1,500 325/224 658 315 28 455 544 213 -18 25 921 128
710 45.9 1,300 360/250 738 355 28 510 622 242 -23 30 1,312 233
800 65.6 1,150 405/280 832 400 28 570 690 267 -24 32 1,940 426
900 93.4 1,050 475/315 832 400 32 670 792 295 -23 20 2,753 798
1000 128 950 510/355 932 450 32 720 858 322 -14 24 3,800 1,297
1120 180 850 600/400 1,040 500 40 840 990 360 -5 15 5,400 2,466
1250 250 750 710/500 1,160 560 40 960 1,126 399 0 10 7,707 4,505
* 중량 및 GD2 은 내경가공이 되지 않은 상태의 수치입니다.

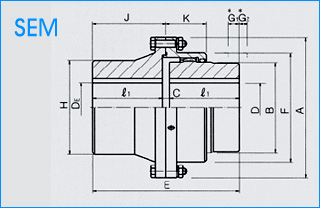

SEM / CEM

*  G1은 축정렬을 위한 슬리브의 위치임.
*  G2는 기어마모확인을 위한 슬리브의 위치임.

SEM Dimension
규격
(외경A)		 허용토오크(kgf · m) 최대회전수(rpm) Bore Dia(D) Bore Dia(DE) Dimensions (mm) 중량(kgf)

GD²

kgf ·m
max/min max/min E ℓ1 C K J H G1 G2
100 26 5,000 32/17 40/17 88 40 8 34 44 55 -1 15 2.9 1.011
112 57.3 5,000 40/17 50/17 108 50 8 40 49 70 -4 19 4.4 0.019
125 107 5,000 50/22 56/22 134 63 8 43 54 80 -4 20 5.8 0.034
140 154 5,000 56/22 63/22 150 71 8 47 67 90 3 15 8.6 0.059
160 236 5,000 65/22 75/22 170 80 10 52 85 105 12 7 14 0.111
180 362 5,000 75/32 80/32 190 90 10 56 95 115 15 5 19 0.183
200 516 4,700 85/32 95/32 210 100 10 61 105 135 18 5 26 0.317
224 750 4,200 100/42 105/42 236 112 12 65 118 150 25 1 38 0.579
250 1,012 3,800 115/42 125/42 262 125 12 74 131 180 28 1 56 1.08
280 1,752 3,400 135/42 150/42 294 140 14 82 147 210 28 1 83 2.14
315 2,762 3,000 160/100 180/100 356 170 14 98 167 250 23 11 128 4.36
355 4,069 2,700 180/125 200/125 396 190 16 108 188 275 24 11 175 7.2
400 5,715 2,400 200/140 236/140 418 200 16 114 208 325 39 0 261 14.1
1. 중량 및 GD2 은 내경가공이 되지 않은 상태의 수치입니다.
2. "B" 와 "F" 치수는 SSM과 동일합니다.

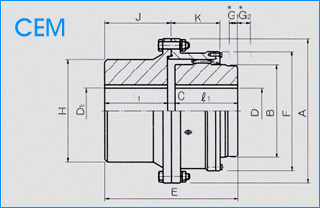

CEM Dimension
규격
(외경A)

허용토오크

(kgf ·m)

 최대회전수(rpm) Bore Dia(D)

Bore Dia(DE)

 Dimension (mm) 중량(kgf)

GD²

kgf ·m


max/min max/min E ℓ1 C K J H G1 G2
450 9.5 2,100 205/140 225/140 418 200 18 151 320 -3 6 6 304 18.2
500 13.0 1,900 236/170 270/170 494 236 22 168 380 -2 7 7 434 35.7
560 20.8 1,700 275/190 305/190 552 265 22 187 430 -8 13 13 634 67.4
630 31.5 1,500 325/224 355/224 658 315 28 213 500 -18 25 25 922 128
710 45.9 1,300 360/250 400/250 738 355 28 242 565 -23 30 30 1,317 231
800 65.6 1,150 405/280 450/280 832 400 28 267 635 -24 32 32 1,933 421
900 93.4 1,050 475/315 510/315 832 400 32 295 715 -23 20 20 2,724 672
1000 128 950 510/355 570/355 932 450 32 322 800 -14 24 24 3,773 1,336
1120 180 850 600/400 640/400 1,040 500 40 360 900 -5 15 15 5,411 2,597
1250 250 750 710/500 800/500 1,160 560 40 399 1,060 0 10 10 7,930 4,655
1. 중량 및 GD2 은 내경가공이 되지 않은 상태의 수치입니다.
2. "B" 와 "F" 치수는 CCM과 동일합니다.

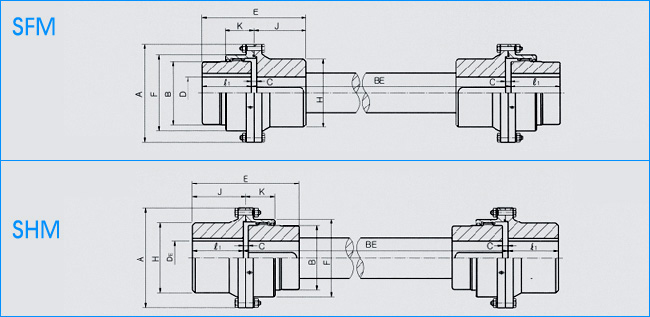

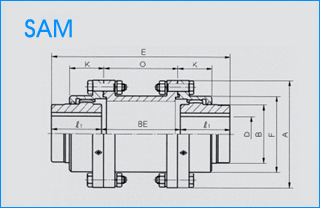

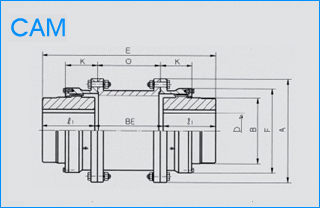

SAM / CAM / SFM / SHM

* 스페이쇼 내부에 그리스 유입방지를 위하여 그리스 유출 방지판이 필요할 경우 당사에 문의 바랍니다.
* 허용토오크는 SSM, CCM을 참조하십시오.

형식

규격

(외경A)

 Bore Dia Dimensions (mm)
max/min ℓ1 B F K E BE O
S
A
M		 100 32/17 40 46 67 34 주문
사양에
따라
결정
112 40/17 50 58 79 40
125 50/22 63 70 92 43
140 56/22 71 80 107 47
160 65/22 80 95 120 52
180 75/32 90 105 134 56
200 85/32 100 120 149 61
224 100/42 112 145 174 65
250 115/42 125 165 200 74
280 135/42 140 190 224 82
315 160/100 170 225 260 98
355 180/125 190 250 288 108
400 200/140 200 285 329 114
C
A
M		 450 205/140 200 290 372 151 주문
사양에
따라
결정
500 236/170 236 335 424 168
560 275/190 265 385 475 187
630 325/224 315 455 544 213
710 360/250 355 510 622 242
800 405/280 400 570 690 267
900 475/315 400 670 792 295
1000 510/355 450 720 858 322
1120 600/400 500 840 990 360
1250 710/500 560 960 1,126 399

CEM Dimension

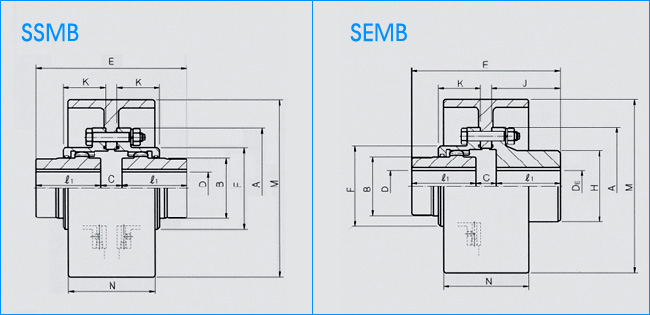

SSMB / SEMB


SSMB, SEMB Dimension
규격(외경A)

최대회전수

(rpm)

 Dimensions (mm) 중량(kgf)

GD² (kgf·m)
M N Bore Dia D(max) Bore Dia DE(max) Bore DiaD (min) E ℓ1 C K J H B F SSMB형 SEMB형 SSEM형 SEMB형
100 3580 160 80 32 40 17 98 40 18 34 44 55 46 67 6.2 6.5 0.08 0.082
112 3580 160 80 40 50 17 118 50 18 40 49 70 58 79 7.7 7.9 0.102 0.101
125 2850 200 100 50 56 22 130 63 24 43 54 80 70 92 12 12.7 0.25 0.246
140 2850 200 100 56 63 22 166 71 24 47 67 90 80 107 14.8 15.3 0.27 0.269
160 2300 250 125 65 75 22 186 80 26 52 85 105 95 120 26 26 0.71 0.708
180 2300 250 125 75 80 32 209 90 29 56 95 115 105 134 31 31 0.81 0.797
200 1800 315 160 85 95 32 229 100 29 61 105 135 120 149 50 49 2.2 2.12
224 1610 355 180 100 105 42 261 112 37 65 118 150 145 174 75 73 4.02 4.02
250 1450 400 200 115 125 42 287 125 37 74 131 180 165 200 106 102 6.8 6.97
280 1300 450 224 135 150 42 317 140 39 82 147 210 190 224 151 144 11.8 12.1
315 1150 500 250 160 180 100 379 170 39 98 167 250 225 260 220 220 22.6 23.3
355 1020 560 280 180 200 125 426 190 46 108 188 275 250 288 309 312 41.00 42.1
400 750 762 362 200 236 140 446 200 46 114 208 325 285 329 545 534 141.0 143
1. 최대회전수는 최대 림 속도 30m/s 기준입니다.
2. 중량 및 GD2은 내경 가공이 되지 않은 상태의 수치입니다.
3. 허용토오크는 SSM을 참조바랍니다.

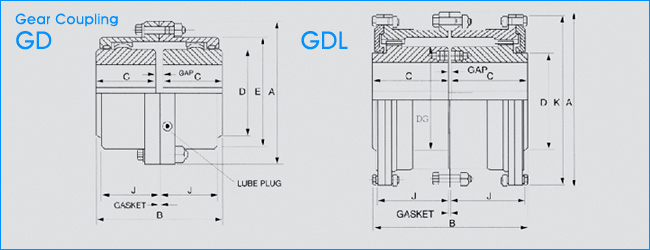

GD / GDL


GD Dimension
Size Max.
Speed
(rpm)		 Basic
Torque
(kg·cm)		 Bore Dia
(mm)		 Dimensions(mm) Cplg
wt(kg)		 Lube
wt(kg)
A B C D E J Gap
Max. Min.
10GD 8,000 8,594 48 13 116 89 43 69 84 39 3 4.5 0.04
15GD 6,500 19,337 60 19 152 101 49 86 105 48 3 9.1 0.07
20GD 5,600 35,810 73 25 178 127 62 105 126 59 3 15.9 0.11
25GD 5,000 64,458 92 32 213 159 77 131 155 72 5 25.9 0.23
30GD 4,400 107,430 105 38 240 187 91 152 180 84 5 43.1 0.36
35GD 3,900 164,726 124 51 279 218 106 178 211 98 6 68.0 0.54
40GD 3,600 250,670 146 64 318 248 121 210 245 111 6 97.5 0.91
45GD 3,200 343,776 165 76 346 278 135 235 274 123 8 136.1 1.04
50GD 2,900 608,770 178 89 389 314 153 254 306 141 8 190.5 0.77
55GD 2,650 608,770 197 102 425 344 168 279 334 158 8 249.5 2.22
60GD 2,450 787,820 222 114 457 384 188 305 336 159 8 306.2 3.18

GDL Dimension
Size Max.
Speed
(rpm)		 Basic
Torque
(kg·cm)		 Bore Dia
(mm)		 Dimesions(mm) Cplg
wt(kg)		 Lube
wt(kg)
A B C D DG J K Gap
Max. Min.
70GDL 2,150 1,145,920 254 89 527 451.5 221 343 356 196 517 9.5 485.4 4.35
80GDL 1,750 1,504,020 279 102 591 507.5 249 356 368 243 572 9.5 703.1 9.53
90GDL 1,550 2,041,170 305 114 660 565 276 394 419 265 641 13 984.3 12.25
100GDL 1,450 2,864,800 343 127 711 623 305 445 470 294 699 13 1302.0 14.97
110GDL 1,330 3,939,100 387 140 775 679 333 495 521 322 749 13 1678.3 17.69
120GDL 1,200 5,013,400 425 152 838 719 353 546 572 341 826 13 2113.8 20.87
1. Coupling 중량은 내경가공이 되지 않은 상태의 수치입니다.

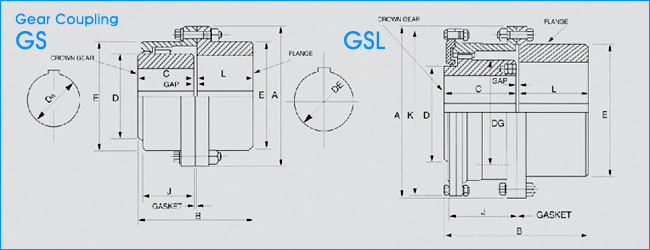

GS / GSL


GS Dimension
Size Max.
Speed
(rpm)		 Basic
Torque
(kg·cm)		 Bore Dia.(mm) Dimesions(mm) Cplg
wt(kg)		 Lube
wt(kg)
Max. Min. A B C D E J L Gap
DE DA
10GS 8,000 8,594 60 48 13 116 87 43 69 84 39 40 4 4.5 0.02
15GS 6,500 19,337 75 60 19 152 99 49 86 105 48 46 4 9.1 0.04
20GS 5,600 35,810 92 73 25 178 124 62 105 126 59 58 4 15.9 0.07
25GS 5,000 64,458 111 92 32 213 156 77 131 155 72 74 5 27.2 0.12
30GS 4,400 107,430 130 105 38 240 184 91 152 180 84 88 5 43.1 0.18
35GS 3,900 164,726 149 124 51 279 213 106 178 211 98 102 5.5 61.2 0.27
40GS 3,600 250,670 171 146 64 318 243 121 210 245 111 115 7 99.8 0.47
45GS 3,200 343,776 194 165 76 346 274 135 235 274 123 131 8 136.1 0.57
50GS 2,900 465,530 222 178 89 389 309 153 254 306 141 147 9 195.0 0.91
55GS 2,650 608,770 248 197 102 425 350 168 279 334 158 173 9 263.1 1.13
60GS 2,450 787,820 267 222 114 457 384 188 305 366 169 186 10 324.3 1.70

GSL Dimension
Size Max.
Speed
(rpm)		 Basic
Torque
(kg·cm)		 Bore Dia
(mm)		 Dimesions(mm) Cplg
wt(kg)		 Lube
wt(kg)
A B C D DG E J K Gap
Max. Min.
DE DA
70GSL 2,150 1,145,920 305 254 89 527 454 221 343 356 425 196 517 13 508.0 2.27
80GSL 1,750 1,504,020 343 279 102 591 511 249 356 368 451 243 572 13 698.5 4.99
90GSL 1,550 2,041,170 381 305 114 660 566 276 394 419 508 265 641 14 984.5 6.35
100GSL 1,450 2,864,800 406 343 127 711 626 305 445 470 530 294 699 16 1,251.9 7.71
110GSL 1,330 3,939,100 445 387 140 775 682 333 495 521 584 322 749 16 1,637.5 9.07
120GSL 1,200 5,013,400 495 425 152 838 722 353 546 572 648 341 826 16 2,077.5 10.89
1. Coupling 중량은 내경가공이 되지 않은 상태의 수치입니다.

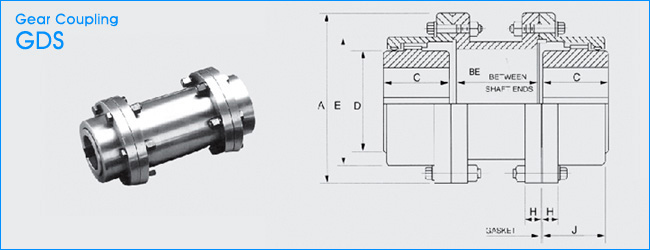

GDS


GDS Dimension
Size Max.
Speed
(rpm)		 Basic
Torque
(kg·cm)		 Bore Dia
(mm)		 Dimesions(mm) Cplg
wt(kg)		 Lube
wt(kg)
A BE C D E H J
Max. Min. Min. Max.
10GDS 7,000 8,594 48 13 116 83 311 43 69 84 14 39 6.8 0.04
15GDS 5,500 19,337 60 19 152 83 311 49 86 105 19 48 13.6 0.07
20GDS 4,600 35,810 73 25 178 83 311 62 105 126 19 59 20.4 0.11
25GDS 4,000 64,458 92 32 213 95 311 77 131 155 22 72 38.6 0.23
30GDS 3,600 107,430 105 38 240 95 311 91 152 180 22 84 54.4 0.36
35GDS 3,100 164,726 124 51 279 120 311 106 178 211 28 98 88.5 0.54
40GDS 2,800 250,670 146 64 318 120 311 121 210 145 28 111 122.5 0.91
45GDS 2,600 343,776 165 76 346 120 311 135 235 274 28 123 165.6 1.04
50GDS 2,400 465,530 178 89 389 146 311 153 254 306 38 141 238.1 1.77
55GDS 2,200 608,770 197 102 425 146 311 168 279 334 38 158 306.2 2.22
60GDS 2,100 787,820 222 114 457 146 311 188 305 366 25 169 358.3 3.18
65GDS 1,800 1,145,920 254 127 527 146 311 221 356 425 28 196 562.5 4.35

1. Coupling 중량은 내경가공이 되지 않은 상태의 수치입니다.
2. 용도
     - 축간거리가 넓어 Coupling의 Hub로 연결이 불가능한 경우
     - 열 및 전류의 전달을 방지하여야 하는 경우
3. BE는 축간거리를 말하며 주문시 정확히 알려주어야 함.


회사소개           오시는길           기술자료           공지사항           관리자 로그인
인우기계      대표   정만영      사업자등록번호   119-11-60399
(14117)경기도 안양시 동안구 엘에스로 92, 6동 126, 226호(호계동, 안양국제유통단지)      TEL   031.479.6001~2      FAX   031.479.6003      E-mail   inw8988@hanmail.net
공장_서울특별시 영등포구 문래동2가 44-9      TEL   02.2631.5518      FAX   02.2068.5518
COPYRIGHT ⓒ 인우기계 Co. All Rights Reserved.
