Flange Coupling

DIMENSION 보기 FFC REAMER BOLT / COUPLING BOLT


특징
1. KSB 1551 / 1552에 준하여 제작 되었습니다.
2. 동력을 원활하게 전달합니다.
3. 진동과 충격의 흡수력이 우수합니다.
4. 커플링에서 축을 누르는 힘이 발생하지 않습니다.
5. 장착 및 분해조립이 간단하고 쉽습니다.
6. 장착시 배열상태를 쉽게 측정할 수 있습니다.
7. 윤활유가 필요하지 않습니다.
8. 직결한 상태에서 외부에서 손으로 회전시킬 수 있습니다.


선정
사용 용도에 알맞는 타입을 선정 하십시오.
FFC : 플렉시플 플랜지 커플링
FFCH : 고속형 플랜지 커플링
RFC : 고정형 플랜지 커플링
SFFC : 스페이샤 부착 플랜지 커플링
사용계수F1 <표1>
피동기의 부하분류 원동기의 종류
전동기,터어번 내연기관
4기통이상 4기통미만
정상부하(U)1.0 1.0 1.4 1.7
보통충격부하(M) 1.7 2 2.5
심한충격부하(H) 2.4 2.8 3.0
1. 피동기의 부하분류를 선정합니다.
2. 표1에서 사용계수(F1)를 결정합니다. 단, 아래의 경우에는 사용계수(F1)에 2배를 하여 사용토오크(T)를 구합니다.
    - 역전이 일어나는 경우
    - 하루 30회 이상 가동, 정지가 발생하는 경우
3. 아래 식에 의해 사용토오크(T)값을 구합니다.
   사용토오크(T) = 전달토오크 (TO) X 사용계수(F1)
   TO (kgf·m) = 974 x 전달동력(kw) / 회전수(rpm)
4. 치수표에서 사용토오크, 사용축경, 사용회전수를 만족하는 적절한 규격을 선정 합니다.
5. 설치장소의 주위온도가 40 ° 이상인 경우 사용 계수값이 달라지므로 Power Plus에 문의바랍니다.

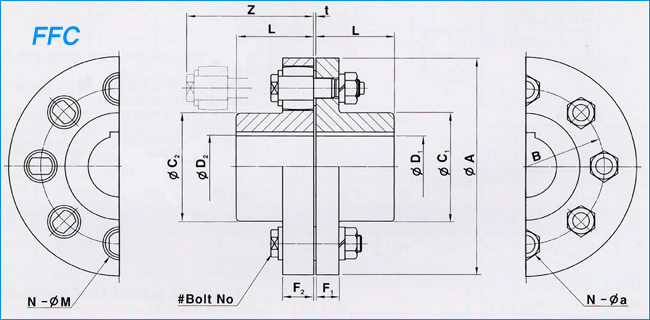

FFC


FFC Dimension
Size Basic Torque(kgf·m)

Max.

Speed

(rpm)

 Bore ØD Dimensions(mm)

Weight

(kg)

GD2

(kg·m2)

 Bolt No.
Max Min
ØD₁ ØD₂ ØA L ØC₁ ØC₂ ØB F₁ F₂ N-Øa M t Z
90 0.4 4,000 20 11 90 28 35.5 60 14 4-8 19 3 50 1.7 0.0054 #1
100 1 4,000 25 11 100 35.5 40 67 16 4-10 23 3 56 2.3 0.0096 #2
112 1.6 4,000 28 16 112 40 50 75 16 4-10 23 3 56 2.64 0.0152 #2
125 2.5 4,000 32 28 18 125 45 56 50 85 18 4-14 32 3 64 3.59 0.0258 #3
140 5 4,000 38 35 20 140 50 71 63 100 18 6-14 32 3 64 4.88 0.0422 #3
160 11.2 4,000 45 25 160 56 80 115 18 8-14 32 3 64 6.7 0.0741 #3
180 16 3,500 50 28 180 63 90 132 18 8-14 32 3 64 8.98 0.121 #3
200 25 3,200 56 32 200 71 100 145 22.4 8-20 41 4 85 13.9 0.241 #4
224 40 2,850 63 35 224 80 112 170 22.4 8-20 41 4 85 18.1 0.384 #4
250 63 2,550 71 40 250 90 125 180 28 8-25 51 4 100 26.6 0.720 #5
280 100 2,300 80 50 280 100 140 200 28 40 8-28 57 4 116 37.4 1.290 #6
315 160 2,050 90 63 315 112 160 236 28 40 10-28 57 4 116 50.3 2.120 #6
355 250 1,800 100 71 355 125 180 260 36 56 8-35.5 72 5 150 79.2 4.420 #7
400 400 1,600 110 80 400 125 200 300 36 56 10-35.5 72 5 150 100 7.100 #7
450 630 1,400 125 90 450 140 224 355 36 56 12-35.5 72 5 150 132 11.50 #7
560 1,000 1,150 140 100 560 160 250 450 36 56 14-35.5 72 5 150 207 27.30 #7
630 1,600 1,000 160 110 630 180 280 530 36 56 18-35.5 72 5 150 271 44.10 #7

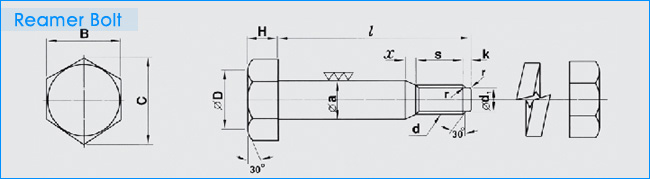

REAMER BOLT / COUPLING BOLT


Reamer Bolt Dimension
No. Size
Designation
Øa X ℓ		 Thread
Designation
d		 Øa d1 s k ℓ r  H B C  ØD X
#R1 10 X 46 M10 10 7 14 2 46 0.5 7 17 19.6 16.5 2.3
#R2 14 X 53 M12 14 9 16 3 53 0.6 8 19 21.9 18 2.6
#R3 16 X 67 M16 16 12 20 4 67 0.8 10 24 27.7 23 3.0
#R4 20 X 82 M20 20 15 25 4 82 1 13 30 34.6 29 3.8
#R5 25 X 102 M24 25 18 27 5 102 1 15 36 41.6 34 4.5

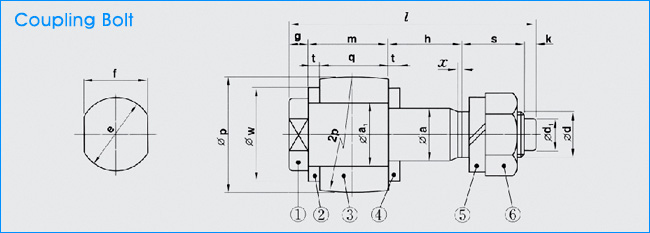

Coupling Bolt
No. Size
Øa X ℓ		 Thread
d		 ①Bolt ②Washer ③Bush ④Washer
Øa Øa Ød1 e f g h s k m ℓ X a t Øw Øa1 Øp q a Øt Øw
#1 8X50 M8 9 8 5.5 12 10 4 15 12 2 17 50 1.9 9 3 14 9 18 14 8 3 14
#2 10X56 M10 12 10 7 16 13 4 17 14 2 19 65 2.3 12 3 18 12 22 16 10 3 18
#3 14X64 M12 16 14 9 19 17 5 19 16 3 21 64 2.6 16 3 25 16 31 18 14 3 25
#4 20X85 M20 22 20 15 28 24 5 25 25 4 25 85 3.8 22 4 32 22 40 22 20 4 32
#5 25X100 M24 28 25 18 34 30 6 30 27 5 32 100 4.5 28 4 40 28 50 28 25 4 40
#6 28X116 M24 32 28 18 38 32 6 30 31 5 44 116 4.5 32 4 45 32 56 40 28 4 45
#7 35.5X150 M30 40 36 23 48 41 8 39 39 6 61 150 5.3 40 5 56 40 71 56 36 5 56
#10 35.5X174 M30 40 36 23 48 41 8 61 38 6 61 174 5.3 40 5 56 40 71 56 36 5 56
#12 45X240 M42 50 45 33 60 50 10 87 48 8 87 48 8 87 240 6.8 50 85 80 45 7 71
#14 50X295 M52 63 56 40 75 63 12 108 59 8 108 295 7.5 63 8 90 63 106 100 56 8 90
