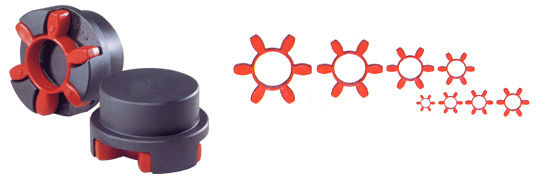

| JAW Coupling |
|
| |
|
| |
 |
특징 |
|
1. 확실한 동력 전달을 위해 신축비틀림 이음으로 디자인되어 있기 때문에 운전 중
소음·진동·충격을 완화 감소시켜 줍니다.
2. POWER PLUS의 모든 사이즈는 Urethane Elasteomer의 최대 장점인 강하면서도
뛰어난 신축성과 반발탄성에 의해 Urethane Spider 부분은 비틀림각이 최대 5 °가
될 때까지 압축하중에 견딜 수 있습니다. |
|
|
 |
|
| |
|
|
| |
|
 |
| |
|

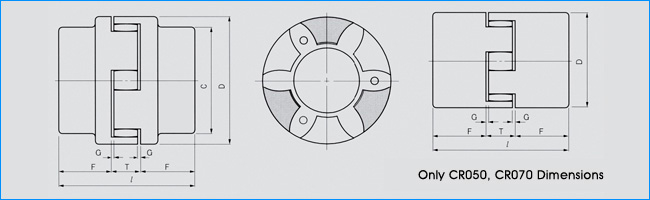

CR Dimension |
|
| Size |
Bore Dia(mm) |
BasicTorque
(kg･m) |
Torsion angel |
Dimensions(mm) |
| min |
max |
C |
D |
F |
T |
ℓ |
G |
중량 |
| CR 050 |
5 |
11 |
0.4 |
3.2 ° |
- |
25 |
12 |
11 |
35 |
1 |
0.08 |
| CR 070 |
7 |
14 |
1 |
- |
35 |
18.5 |
13 |
50 |
1.5 |
0.3 |
| CR 0010 |
11 |
19 |
2.5 |
42 |
48 |
24 |
17 |
65 |
1.5 |
0.5 |
| CR 0020 |
14 |
24 |
3.4 |
50 |
58 |
27 |
18 |
72 |
1.5 |
0.9 |
| CR 2035-A |
19 |
28 |
12 |
58 |
68 |
35 |
20 |
90 |
1.5 |
1.3 |
| CR 2035 |
19 |
38 |
32 |
68 |
78 |
35 |
22 |
92 |
1.5 |
2.5 |
| CR 3545 |
28 |
45 |
65 |
88 |
98 |
38.5 |
29 |
106 |
4 |
4.4 |
| CR 4560 |
38 |
60 |
90 |
98 |
118 |
45 |
30 |
120 |
3 |
7.8 |
| CR 6070 |
42 |
75 |
125 |
115 |
135 |
46 |
33 |
125 |
3.5 |
10 |
| CR 7080 |
65 |
100 |
293 |
130 |
160 |
66 |
45 |
177 |
5 |
19.5 |
| CR 8090 |
65 |
110 |
720 |
150 |
200 |
105 |
45 |
255 |
5 |
36 |
| CR 90100 |
65 |
110 |
990 |
180 |
230 |
110 |
55 |
270 |
6 |
39 |
|
| |
|
|
| |
 |
| |
|

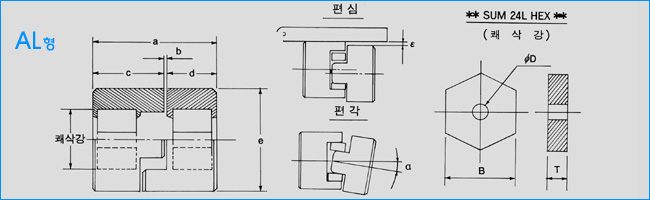

AL형 Dimension |
|
| Size |
전달토오크(kgf·m) |
Bore Dia. |
편심
ℇmm |
편각
α° |
최고회전수
rpm |
표준규격(mm) |
쾌삭강규격 |
제품
중량
(kg) |
| 최소TN |
최대TK |
Min. |
Max. |
a |
b |
c |
d |
e |
D |
B |
T |
| AL-070 |
0.3 |
0.9 |
6 |
13 |
0.2 |
1 |
3,600 |
50 |
0.7 |
30 |
18.7 |
36 |
24 |
6 |
13.6 |
0.23 |
| AL-075 |
0.5 |
1.5 |
7 |
16 |
0.2 |
1 |
3,600 |
50 |
0.9 |
30 |
19.0 |
45 |
27 |
7 |
14.7 |
0.33 |
| AL-095 |
0.9 |
2.4 |
8 |
20 |
0.3 |
1 |
3,500 |
53 |
1.0 |
32 |
20.0 |
55 |
32 |
8 |
15 |
0.59 |
| AL-100 |
2.5 |
7.5 |
10 |
25 |
0.3 |
1 |
3,000 |
83 |
1.5 |
48 |
32.0 |
66 |
41 |
10 |
26.3 |
1.19 |
|
| |
 |
| |
|

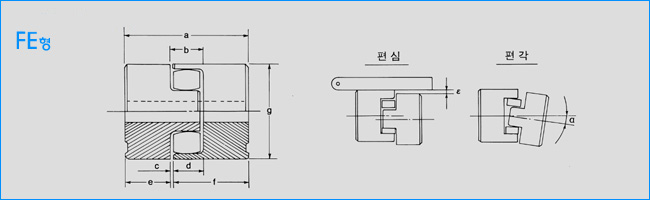

FE형 Dimension |
|
| Size |
전달토오크(kgf·m) |
허용마력(HP) |
Bore Dia. |
최고회전수
rpm |
편심
ℇmm |
편각
α°
|
표준규격(mm) |
제품
중량
(kg) |
| 최소TN |
최대TK |
최소 |
최대 |
Min. |
Max. |
a |
b |
c |
d |
e |
f |
g |
| FE-9 |
0.2 |
0.4 |
- |
0.5 |
4 |
11 |
4,500 |
0.1 |
1 30 |
36.5 |
8.5 |
0.4 |
8 |
14 |
22 |
25 |
0.095 |
| FE-14 |
0.4 |
0.8 |
0.5 |
1 |
7 |
14 |
4,500 |
0.2 |
1 30 |
44.5 |
10.5 |
0.3 |
10 |
17 |
27 |
34 |
0.22 |
| FE-19 |
0.75 |
1.5 |
1 |
2 |
7 |
20 |
3,600 |
0.3 |
1 30 |
59 |
13 |
0.5 |
12 |
23 |
35 |
40 |
0.40 |
| FE-24 |
1 |
2 |
2 |
2.5 |
11 |
24 |
3,000 |
0.4 |
1 30 |
68 |
15 |
0.6 |
14 |
26.5 |
40.5 |
55 |
0.895 |
| FE-28 |
3.5 |
7 |
2 |
9 |
15 |
28 |
3,000 |
0.6 |
1 30 |
80.5 |
18.3 |
0.6 |
17 |
31 |
48 |
65 |
1,470 |
| FE-38 |
9.5 |
19 |
5 |
20 |
- |
38 |
3,000 |
0.8 |
1 30 |
93 |
20.4 |
0.7 |
19 |
36 |
55 |
75 |
2,260 |
| FE-42 |
19 |
38 |
10 |
45 |
- |
42 |
2,500 |
1 |
1 30 |
106 |
20.4 |
0.9 |
20 |
43 |
63 |
85 |
4,170 |
| FE-48 |
31 |
62 |
40 |
75 |
- |
48 |
2,500 |
1.2 |
1 30 |
120 |
23 |
1 |
22 |
48 |
70 |
95 |
5,850 |
|
|
